一、制造标准/规范
内衬耐腐蚀合金复合钢管制造标准及规范如下:
1)APISPEC 5LD (1998) 《内覆或衬里耐腐蚀合金复合钢管规范》
2)SY/T
6623-2005 《内覆或衬里耐腐蚀合金复合钢管规范》
3)DNV-OS-F101(2007) 《海底管道系统规范》
4)CJ/T192-2004
二、结构型式

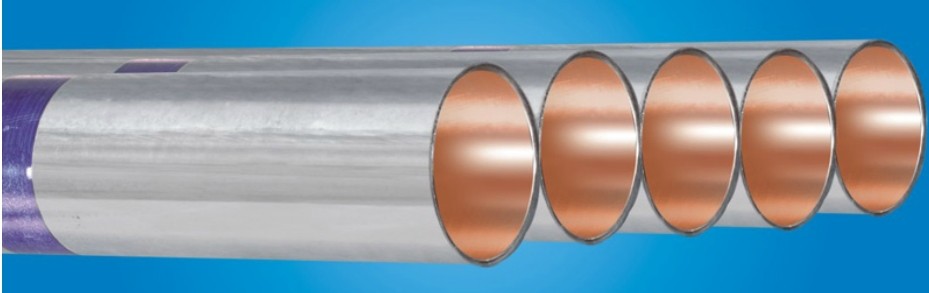

内衬耐腐蚀合金复合钢管由三部分组成
l 外层基体钢管
l 内衬的耐蚀合金层
l 专利封焊(堆焊)接头(如图)
实用新型的封焊(堆焊)接头增加了内衬层的有效厚度,保证了焊接坡口耐蚀合金钝边不小于2.0mm,不会因热收缩引起层间分离和衬层烧穿,避免在焊接时可能造成夹层气孔缺陷,解决了大口径复合钢管焊接错边问题,排除了淬硬马氏体不良组织形成及冷裂纹的出现。
三、 内衬合金材料的选择
山东尚博管业可对下表所列合金进行静水压复合,除此以外依据客户需要还可以定做内衬铜、铝、钛(合金)材料复合管以及SUS304材质不锈钢复合管
四用途:
泛应用于:石油、气集输,污水回注,油、套管。食品、酿造,化肥、造纸,饮水、消防。石油化工、医药、印染、能源、环保。盐化工盐卤水输送、盐硝、盐钙分离。海水淡化等领域。
API |
美国 |
USA |
中国 China |
德国 Germany |
英国 Britain |
日本 Japan |
|
5LD |
ASTM |
UNS |
|
||||
LC |
316l |
S31603 |
00Cr17Ni14Mo2 |
X2CrNiMo1810 |
316S12/316S13 |
SUS316L |
|
1812 |
|
||||||
LC |
|
S31803 |
00Cr22Ni5Mo3N |
X2CrNiMoN2252 |
|
SUS319J3L |
|
2205 |
|
||||||
|
incoloy825 |
|
|||||
ALLOY825 |
|
||||||
LC/2262 |
incoloy625 |
NO6625 |
NS336 |
NiCr22Mo9NB |
NA43 |
NCF625 |
|
|
六、 基体钢管选材标准
1) GB/T9711.1(石 油天然气工业 管线钢管交货技术条件ISO3183.1):基本质量要求的A级钢管,等同采用API SPEC 5L 。钢级小于L245(B)的管材也 可按GB/T8163、GB/T5310、GB/T13793、GB/T3091、GB/T6479标准中的10#、20#、Q195、Q215、 Q235、Q295、Q345、16Mn材料钢管或20g耐热钢管选择,可满足所有服役环境。
2) GB/T9711.2(ISO3183.2):A 级基本质量要求提高的B级要求,规定了比A级要求较高的质量要求,等同采用API SPEC 5L PSL2,增加了有关韧性和无损检测内容,例如 L245以上钢级增加了夏比冲击功要求和0℃的落锤撕裂试验DWTT要求,适用于干或湿天然气输送,防止长期运行过程中出现脆性断裂。如,甜腐蚀服役条件 下,宜采用B 级钢管。
3) GB/T9711.3(ISO3183.3):C 级钢管规定了比B级钢管更高的质量要求,等同采用API SPEC 5L PSL2+SR,适用于苛刻条件下,如酸性、海洋、低温等条件下,输送天然气。 例如,酸性服役条件下,为了提高基管钢管的止裂韧性,要采用GB/T9711.3的酸性服役条件管材,即后缀带S。
